一、概述

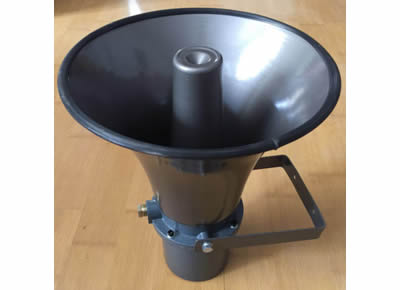

YH-5型防水揚聲器又稱防水喇叭,為高音號角揚聲器,適用于環境惡劣的場所,同各種功放擴音設備配合使用,作擴音呼叫或報警用。YH-5型防水揚聲器(防水喇叭)是YH-3型防水揚聲器的更新?lián)Q代產品。
三、防水揚聲器技術指標
1.額定功率:5VA、10VA、15VA、25VA、35VA、50VA、60VA
2.頻率響應:250~7000Hz
3.音壓輸出:105~106dB(額定功率/1M)
4.阻抗:8Ω,16Ω
5.音頻輸入電壓:100~120V(或其它值,由用戶提出)
6.防護等級:IP54(特殊要求可達到IP65)
三、防水揚聲器使用方法
1.YH—5型是低阻負載防水揚聲器,5VA的防水揚聲器負載阻抗為8歐姆;10VA、15VA、25VA、35VA、50VA、60VA的防水揚聲器負載阻抗為16歐姆。10VA、15VA、25VA防水揚聲器也有負載阻抗為8歐姆。定阻式防水揚聲器一般距離擴音功放設備較近時使用。
2.YH—5A型防水揚聲器是定壓輸入方式,輸入的100~120V(或其它值)音頻信號經防護腔內的音頻變壓器再送給揚聲器音圈。定壓式防水揚聲器一般距離擴音功放設備較遠時使用。
3.防水揚聲器用兩只螺栓固定在支撐物上。防水揚聲器的接線端子在防護腔內,將電纜穿入進線口擰緊。電纜外徑在8毫米以下,芯線截面積在0.5平方毫米以上的兩芯電纜均可。

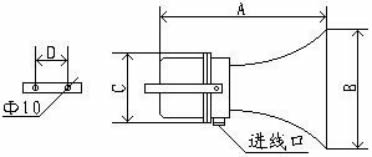

表:定阻式防水揚聲器結構尺寸(僅供參考)
規 格 | A(mm) | B(mm) | C(mm) | D(mm) | 進線口 | 重量 |
5VA,8Ω | 210 | φ170 | φ130 | 60 | M16 | 1.8 |
10VA,16Ω | 360 | φ260 | φ156 | 90 | 1/2G″ | 3.8 |
15VA,16Ω | 400 | φ310 | φ156 | 90 | 1/2G″ | 4 |
25VA,16Ω | 480 | φ400 | φ170 | 90 | 1/2G″ | 4.5 |
35VA,16Ω | 500 | φ500 | φ170 | 90 | 1/2G″ | 5.3 |
60VA,16Ω | 520 | φ500 | φ170 | 90 | 1/2G″ | 6.2 |
表:定壓式防水揚聲器結構尺寸(僅供參考)
規 格 | A(mm) | B(mm) | C(mm) | D(mm) | 進線口 | 重量 |
5VA,120V | 240 | φ170 | φ130 | 60 | M16 | 2 |
10VA,120V | 400 | φ260 | φ156 | 90 | 1/2G″ | 4.3 |
15VA,120V | 460 | φ310 | φ156 | 90 | 1/2G″ | 4.5 |
25VA,120V | 540 | φ400 | φ170 | 90 | 1/2G″ | 5 |
35VA,120V | 540 | φ500 | φ170 | 90 | 1/2G″ | 6 |
60VA,120V | 560 | φ500 | φ170 | 90 | 1/2G″ | 6.5 |
